型号：装配式围井
主要技术参数：
﹒单元围板宽: 1.0m / 1.0m / 1.0m
﹒单元围板高: 1.5m / 1.2m / 1.0m
﹒重 量: 19.5kg/17.5kg/16
﹒固定件钢管尺寸：2m×φ21mm/1.7m×φ21mm/1.5m×φ21mm
﹒土工滤垫尺寸长宽厚: 1.0m×1.0m×0.01m
﹒土工织物尺寸长宽厚: 1.4m×1.4m×0.005m
﹒粉砂孔径： o95=0.07-0.15 (mm)
﹒细砂孔径: o95=0.15-0.28 (mm)
﹒中砂孔径: o95=0.25-0.35 (mm)
材质：围板材质为钢 PVC 玻璃钢
作用：抢护堤坝管涌破坏险情。
特点：施工高效、抢险强度低、装配灵活、适应性强、便于运输、可重复使用等。

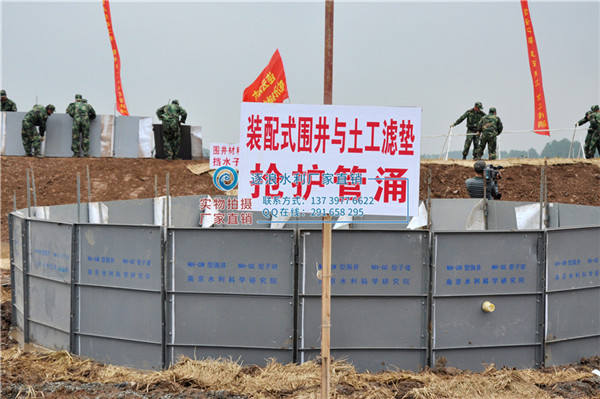

防汛利器——装配式围井概述
2、作用原理和特点
装配式围井是抢护堤防管涌的有效措施之一。其作用原理是使围井内保持一定的水位，降低管涌孔口处的水力坡降，减少动水压力，使管涌流动的土颗粒恢复稳定，从而达到抑制管涌破坏继续发展。
装配式围井突破了传统构筑围井的思维模式，摒弃了传统的围井材料、结构和施工工艺，是一种全新、快捷、廉价、环保型防汛抢险器材。具有施工高效快捷，装配灵活，适应性强，便于储运，造价低廉，可重复使用，绿色环保等特点。

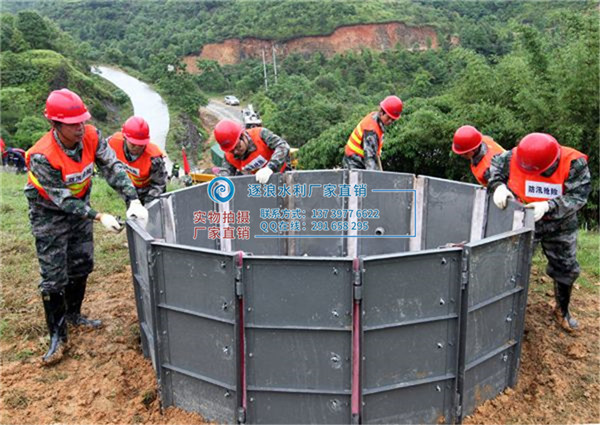

3、结构
装配式围井主要由四部分组成。
(1)单元围板：单元围板是装配式围井的主要组成部分。单元围板主要由挡水板、密封条、连接件等三部分组成。挡水板为高强玻璃钢板，具有抗拉和抗冲击强度 高等优点;三个连接孔为7mm，与三个铆螺母联接，以便连接单元围板;围板成六边形配置，每面设置一个排水孔，排水孔直径应为25mm，排水孔距离面板上 缘150 mm-200 mm
(2)拐角面板：两面夹角为120°，它的主要作用是连接和固定单元围板，使得面板转向，是封闭围井的前提。
(3)排水系统：排水系统由带堵头排水管件构成，主要作用为调节围井内的水位。
(4)止水系统：单元围板间采用弹性橡胶堑，用于防止单元围板间漏水。
(5)过滤系统：控制管涌流动的土颗粒，使之恢复稳定。
4、主要指标
(1)单块围板尺寸：宽360 mm，高1000 mm
(2)围井直径：800mm
(3)围井内水深：根据管涌险情的实际情况和抢险要求，由围井中的排水系统调节其水深
防汛子堤
防洪子堤，当水位上升、有可能漫溢堤坝时，可在堤顶上迅速搭接成防洪子堤。子堤由多个单元装配而成;每个单元包括折叠挡水面板和可折叠的支撑脚架两部分。每组单元装配完成之后，再通过助板和紧固件装配相互连接而成一个完成的子堤。面板底部配有定位固定桩，可将子堤固定在提顶之上。
1、装配式板坝防洪子堤介绍
装配式板坝防洪子堤，当水位上升、有可能漫溢堤坝时，可在堤顶上迅速搭接成防洪子堤。子堤由多个单元装配而成;每个单元包括折叠挡水面板和可折叠的支撑角架两部分。每组单元装配完成之后，再通过肋板和紧固件装配相互连接而成为一个完整的子堤。面板底部配有定位固定桩，可将子堤固定在堤顶之上。
2、装配式板坝防洪子堤用途
主要用于沙壤土、壤土、粘土及混凝土、柏油等软质堤防作应急防漫堤防险。抢护堤防和大坝的漫溢浪坎险情，防止由于堤防防洪标准低或遭到超标准特大洪水，江河水位猛涨并超过堤顶高程而造成漫溢成灾;防止在汛期高水位，由于遭受强风大浪河水翻越堤顶而造成局部堤段浪坎险情。
3、装配式板坝防洪子堤主要特点
装配式板坝防洪子堤突破传统思维模式，摒弃传统筑堤材料、工艺，是一种全新、快捷、廉价、环保型防灾减灾器材。具有依水治水、高效快捷;组坝灵活、适应性强;便于储运、造价低廉;回收复用、绿色环保等特点。
4、装配式板坝防洪子堤主要指标
产品每套=10m
子堤单元宽：1m
适用堤质：沙壤土、壤土、粘土
子堤高：1.3m
挡水深度：0.65-0.8m
原堤顶宽：4.0m以上
安全系数k:2.0-3.35
设计风速:6.0m/s
设计河面宽/风浪高:4km/0.3m
产品毛重：286kg
产品净重：235kg
构筑速度:60分钟100人/km
5、装配式板坝防洪子堤结构原理
1、结构组成及作用
装配式板坝防洪子堤主要由六部分组成：
(1)角架：由铝合金型材轴接而成，做为坝体的支撑框架。
(2)横梁：由铝合金方形材与专用接头联接而成，做为坝体的连接支撑杆件。
(3)挡水面板：采用波纹玻璃钢材料通过专用固定装置与横梁连接成一体。其作用：一是作为连接件将相邻角架连接起来,组成坝体承力载体;二是作为刚性连接板。
(4)橡胶弹性体：由具有弹性功能的优质橡胶制成，用于相邻支撑板间密闭止水。
(5)定位固定桩。由圆钢压型而成
